Камерные электрические печи сопротивления

Принцип действия и конструкция электропечи сопротивления

Камерная печь работает на принципе выделения тепловой энергии при прохождении электрического тока через проводники с высоким удельным сопротивлением. Нагревательные элементы из фехрали или нихрома размещаются на внутренних поверхностях рабочей камеры, обеспечивая передачу тепла изделиям посредством теплового излучения и конвекции нагретого воздуха.

Печь камерная электрическая отличается от муфельных печей отсутствием изолирующего керамического муфеля - нагреватели расположены непосредственно в рабочей камере. Такая конструкция обеспечивает более быстрый выход на рабочую температуру, лучшую энергоэффективность и возможность визуального контроля процесса. Однако требует аккуратного размещения изделий для предотвращения контакта с нагревательными спиралями.

Основные элементы конструкции

• Рабочая камера - прямоугольное пространство с огнеупорной футеровкой из легковесного кирпича или керамического волокна, выдерживающее многократные термические циклы.
• Нагревательная система - спирали из термостойкого сплава, закреплённые на стенках и поде камеры в специальных пазах или на керамических трубках.
• Теплоизоляция - многослойная конструкция из минераловатных плит и керамического волокна, минимизирующая теплопотери через корпус.
• Система управления - электронный терморегулятор с датчиком температуры (термопара) для поддержания заданного режима нагрева.
• Дверной механизм - фронтальная дверца с термостойким уплотнителем и системой безопасности, отключающей нагрев при открывании.
• Наружный кожух - металлический корпус с воздушным зазором для дополнительной теплоизоляции и защиты персонала.

Два температурных класса камерных печей

Линейка оборудования включает две основные серии, различающиеся максимальными рабочими температурами и технологическими возможностями. Выбор серии зависит от специфики обрабатываемых материалов и требований к температурному режиму.

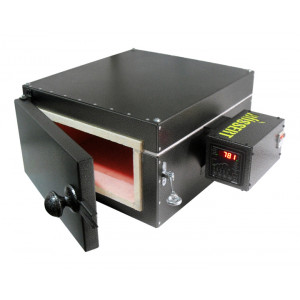

Серия ПМ (до 1150°C)

Стандартная серия камерных печей с рабочей температурой до 1150°C. Оптимальна для большинства задач термообработки углеродистых и низколегированных сталей, обжига керамики, фаянса, сушки и прокалки материалов. Отличается умеренным энергопотреблением и компактными габаритами.

Серия ПМВ (до 1250°C)

Высокотемпературная серия с рабочей температурой до 1250°C. Предназначена для обработки легированных сталей, обжига фарфора, плавки цветных металлов и других процессов, требующих повышенных температур. Имеет усиленную футеровку и более мощные нагревательные элементы.

Сравнение серий камерных электропечей

Ниже приведено сравнение основных параметров двух серий оборудования для различных технологических задач.

Области применения камерных печей сопротивления

Камерные печи сопротивления являются универсальным оборудованием, применяемым в различных отраслях промышленности и научных исследований. Простота конструкции в сочетании с точным контролем температуры делает их незаменимыми для множества технологических процессов.

Преимущества электропечей сопротивления камерного типа

Электропечь сопротивления камерная сочетает простоту эксплуатации с высокой эффективностью термических процессов. Конструктивные особенности обеспечивают ряд преимуществ перед другими типами нагревательного оборудования.

Эксплуатационные преимущества

• Быстрый нагрев - отсутствие массивного муфеля снижает тепловую инерцию, что позволяет быстрее достигать рабочей температуры и сокращает длительность технологического цикла.
• Энергоэффективность - меньшие теплопотери и отсутствие необходимости прогревать муфель снижают удельный расход электроэнергии на единицу продукции.
• Равномерность нагрева - размещение нагревателей по периметру камеры обеспечивает трёхсторонний или четырёхсторонний нагрев изделий с минимальным градиентом температур.
• Простота обслуживания - открытый доступ к нагревательным элементам упрощает их осмотр и замену при необходимости.
• Визуальный контроль - возможность наблюдения за процессом через смотровое окно или при кратковременном открывании дверцы.
• Универсальность - возможность обработки различных материалов без необходимости замены оснастки или модернизации оборудования.
• Ремонтопригодность - модульная конструкция нагревательных элементов позволяет заменять вышедшие из строя спирали без полной разборки камеры.

Как выбрать камерную печь сопротивления

Правильный выбор оборудования зависит от специфики технологического процесса, характеристик обрабатываемых материалов и производственных условий. Камерная печь должна соответствовать требованиям конкретного применения.

Критерии выбора оборудования

1. Температурный режим - определите максимальную температуру, необходимую для вашего технологического процесса. Для углеродистых сталей и керамики достаточно серии ПМ (1150°C), для легированных сталей и фарфора требуется серия ПМВ (1250°C).
2. Размеры изделий - измерьте габариты самых крупных деталей, которые планируете обрабатывать. Учитывайте необходимость размещения нескольких изделий одновременно и зазоров для циркуляции воздуха.
3. Производительность - рассчитайте требуемый объём камеры исходя из массы загрузки и времени цикла. Для серийного производства предпочтительны модели с большей мощностью для быстрого восстановления температуры.
4. Электрические параметры - проверьте соответствие мощности печи возможностям вашей электросети. Модели до 4 кВт работают от бытовой сети 220 В, более мощные требуют трёхфазного подключения 380 В.
5. Система управления - для простых операций достаточно одноступенчатого регулятора. Сложные температурные профили требуют программируемого контроллера с несколькими этапами.
6. Условия эксплуатации - учитывайте требования к вентиляции помещения, наличие свободного пространства и необходимость транспортировки оборудования.

Технологические процессы в камерных печах

Камерные печи сопротивления позволяют реализовывать различные виды термической обработки материалов. Каждый процесс требует специфических параметров температуры, времени выдержки и скорости нагрева/охлаждения.

Основные виды термообработки

• Закалка - нагрев до температуры выше критической точки с последующим быстрым охлаждением в воде или масле. Повышает твёрдость и прочность стальных изделий.
• Отпуск - нагрев закалённых изделий до более низких температур (150-650°C) для снижения хрупкости и получения требуемого сочетания свойств.
• Отжиг - нагрев выше критической температуры с последующим медленным охлаждением. Применяется для снятия внутренних напряжений, улучшения обрабатываемости и подготовки структуры к дальнейшей обработке.
• Нормализация - нагрев выше критической точки с охлаждением на воздухе. Обеспечивает получение однородной мелкозернистой структуры с повышенными механическими свойствами.
• Обжиг керамики - нагрев керамических изделий до температур спекания (900-1250°C) для придания прочности и водостойкости.
• Обжиг фарфора - высокотемпературный обжиг при 1250°C для достижения полного стеклования и характерной прозрачности фарфоровых изделий.
• Плавка металлов - плавление цветных металлов (алюминий, медь, латунь, бронза) в тиглях при температурах до 1250°C.

Рекомендации по эксплуатации камерных печей

Правильная эксплуатация электропечи сопротивления обеспечивает безопасность работы, стабильное качество термообработки и длительный срок службы оборудования. Соблюдение технологических правил позволяет избежать типичных проблем и брака.

Подготовка к работе

• Перед первым пуском проведите пробный нагрев без загрузки для удаления влаги из футеровки и стабилизации нагревательных элементов.
• Изделия должны быть очищены от загрязнений и высушены перед загрузкой для предотвращения дефектов обработки и загрязнения камеры.
• Размещайте предметы равномерно по объёму камеры, обеспечивая зазоры 20-30 мм для свободной циркуляции нагретого воздуха.
• Используйте огнеупорные подставки для защиты подовых нагревателей от механических повреждений и попадания окалины.
• Не превышайте максимальную массу загрузки, указанную в технической документации.

Ведение технологического процесса

• Устанавливайте температуру с учётом требований конкретного материала и технологии обработки.
• Скорость нагрева массивных изделий не должна превышать 200-300°C в час в интервале 400-700°C для предотвращения термических напряжений.
• Время выдержки на рабочей температуре зависит от массы и размеров изделий - обычно 1-2 минуты на миллиметр сечения.
• После завершения цикла не открывайте дверцу до снижения температуры ниже 200°C для предотвращения окисления горячих изделий.
• Извлекайте детали с использованием термостойких перчаток и инструментов для обеспечения безопасности персонала.

Техническое обслуживание

• После каждого цикла очищайте под печи от окалины и нагара для предотвращения повреждения футеровки.
• Периодически проверяйте состояние термопары - окисление и загрязнение приводят к искажению показаний температуры.
• Контролируйте сопротивление нагревательных спиралей - увеличение сопротивления указывает на необходимость замены.
• Осматривайте уплотнения дверцы и при необходимости заменяйте термостойкий шнур для поддержания герметичности.
• Проверяйте работоспособность систем безопасности и аварийного отключения.
